Uzun atlama ve üç adım atlama kum havuzlarının kenarları için geliştirilmiş kompozit drenaj ve kum tutucu sistem. Sentetik yüzey ile kum havuzu arasındaki ayrımı netleştirirken, sıçrayan kumları özel haznesinde hapsederek ana drenaj hattının tıkanmasını önler. Sökülebilir kompozit üst yapısı ile kum tahliyesi ve temizlik son derece pratiktir.
İlgili ürünün çizim dosyaları, teknik PDF ve montaj kılavuzunu doğrudan indirebilirsiniz.
Teknik Çizim Dosyaları
SFS kum tutucu drenaj kanalı, uzun atlama ve üç adım atlama kum havuzlarının kenarında taşınan kumu yakalarken yüzey suyunu kontrollü biçimde drenaj hattına aktarır. Böylece pist yüzeyinde kum birikmesi ve yağış sonrası su göllenmesi aynı detay içinde yönetilir.

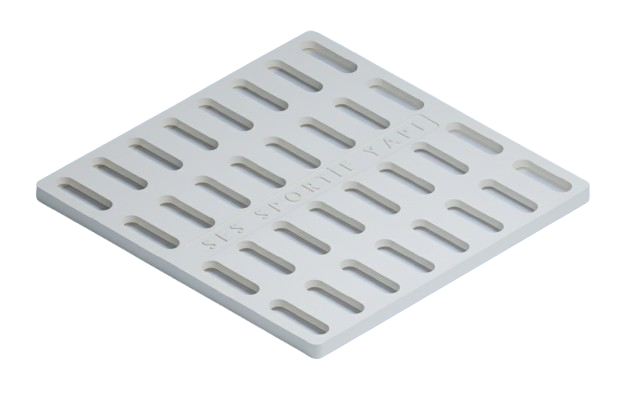

Kanal, kum havuzu ile sentetik pist yüzeyinin birleşim hattına yerleştirilir. Sökülebilir ızgara temizlik erişimi sağlar; biriken kum periyodik olarak alınabilir ve kanal gövdesi yıkanabilir. Projeye özel kot, eğim ve bağlantı noktaları teknik çizimlerle birlikte değerlendirilmelidir.
Kum tutucu kanal tek başına bir yüzey oluğu değil, düz veya yay drenaj kanalları ve kompozit rögar ile tamamlanan sistemin özel görevli bileşenidir. Çıkış hattı, saha debisi ve bakım erişimi dikkate alınarak rögara bağlanır.
Yerleşim planı, kanal ve yumuşak başlı bordürün kum havuzu çevresindeki konumunu gösterir. DXF çizimleri gövde, ızgara ve yan kapak geometrilerini CAD ortamına aktarmak için sunulur; teknik veri sayfası ile montaj kılavuzu uygulama ekibine ürün ölçülerini ve montaj sırasını verir.
Atlama havuzundan piste taşınan kumu yakalar ve yüzey suyunu drenaj hattına aktarır. Böylece kum göçü ile su göllenmesi aynı kenar detayında kontrol edilir.
Sökülebilir ızgara kaldırılır, biriken kum alınır ve kanal gövdesi çıkış yönünde yıkanır. Bakım sıklığı kullanım ve saha koşullarına göre belirlenir.
Evet. Kanal gövdesi, ızgara ve yan kapak DXF dosyaları ile Türkçe yerleşim planı bu sayfadaki teknik dosyalar bölümünden indirilebilir.
SFS Drain kanalları, EN 1433 standardında A15 (yaya ve hafif trafik) yük sınıfı için tasarlanmıştır ve atletizm pisti kullanım koşullarına uygundur. Proje özelinde farklı yük gereksinimleri için mühendislik ekibimizle iletişime geçin.
Tüm kanal gövdesi, kapak ve rögar birimleri kompozit malzemeden üretilir. Kompozit yapı, hafiflik, korozyona dayanıklılık ve uzun ömürlü performans avantajı sağlar.
Bir kanal biriminin yerleştirme, hizalama ve destekleme dahil sahaya montajı yaklaşık 8-12 dakika sürer. C20/25 beton destekleme kurumadan geri dolgu yapılmamalıdır.
SFS Drain ürünleri üretim hatalarına karşı 2 yıl standart garanti ile sunulur. Doğru montaj ve yük koşulları altında ürün ömrü 20 yılın üzerindedir.
